Газовое пожаротушение

Газовое пожаротушение — это автоматическая установка, которая при пожаре заполняет закрытое помещение газовым огнетушащим веществом (ГОТВ) и прекращает горение без воды, пены и порошка. Газ не проводит ток и не оставляет следов на оборудовании, поэтому его ставят в серверных, ЦОД, архивах, музеях и электрощитовых. Проектируют установку по СП 485.1311500.2020, с 9 июля 2026 года действует его изменение № 2.

Как газ тушит пожар

Газ прекращает горение одним из двух способов: разбавляет кислород в помещении или химически обрывает реакцию горения.

• Разбавление. Азот, аргон и их смеси («Инерген», «Аргонит») вытесняют воздух. Расчетная концентрация кислорода при тушении гептана — около 13 % (азот 13,7 %, аргон 12,7 %).
• Химическое торможение. Хладоны и ФК-5-1-12 встраиваются в цепную реакцию горения и останавливают ее. Им нужна меньшая концентрация в объеме — от 5,4 до 14,6 %.
• Двуокись углерода (CO₂) разбавляет кислород и одновременно отбирает тепло при испарении.

Какие газы применяют

Огнетушащие вещества делят на сжатые инертные газы, сжиженные хладоны и двуокись углерода. Нормативная огнетушащая концентрация по гептану — из приложения Г СП 485:

При расчете массы к этим значениям применяют коэффициент безопасности 1,2, для CO₂ — 1,7. Хладон 13J1 исключен из СП 485 изменением № 2 с 9 июля 2026 года.

Массу газа под конкретное помещение считает калькулятор массы ГОТВ, свойства каждого вещества — в разделе газы.

Из чего состоит установка

Установка газового пожаротушения — это семь частей: обнаружение, принятие решения, управление, газовая часть, связь с инженерными системами, оповещение и контроль.

• Извещатели — дымовые, тепловые, пламени. Каждую точку помещения контролируют не менее двух извещателей (СП 484, п. 6.6.2).

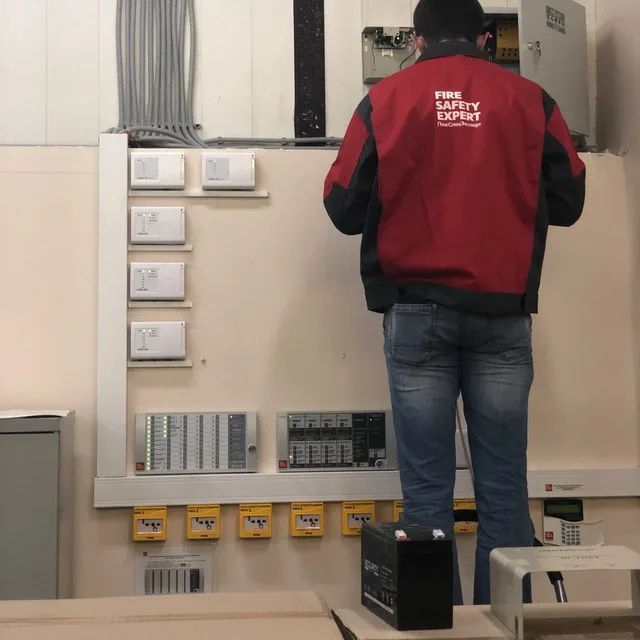

• Прибор управления принимает сигналы, отсчитывает задержку и выдает команду на пуск.

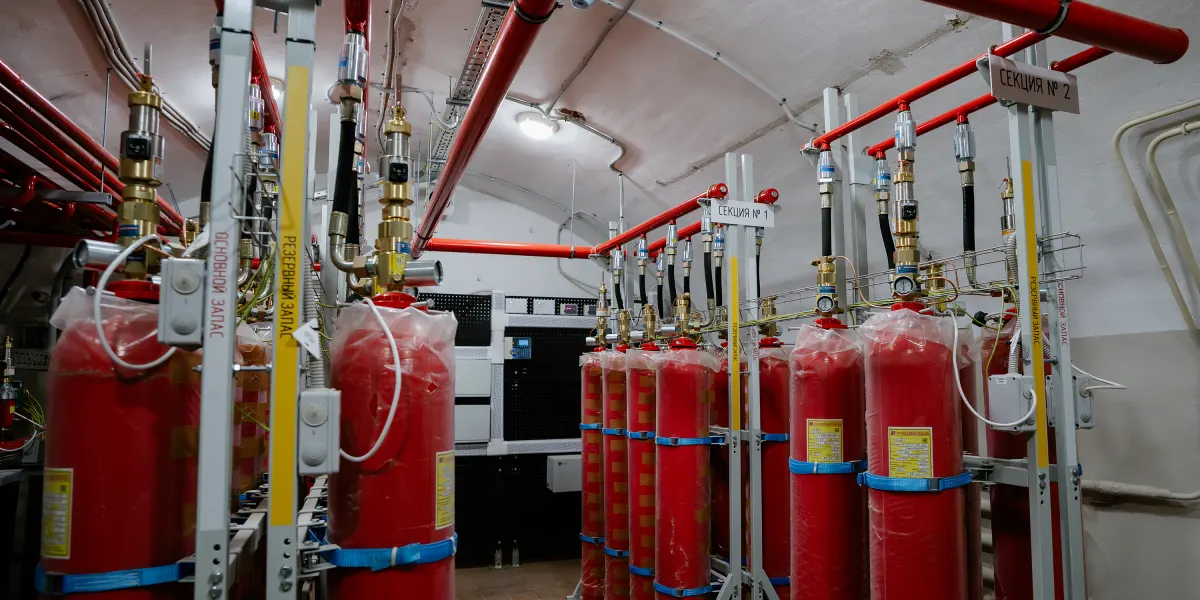

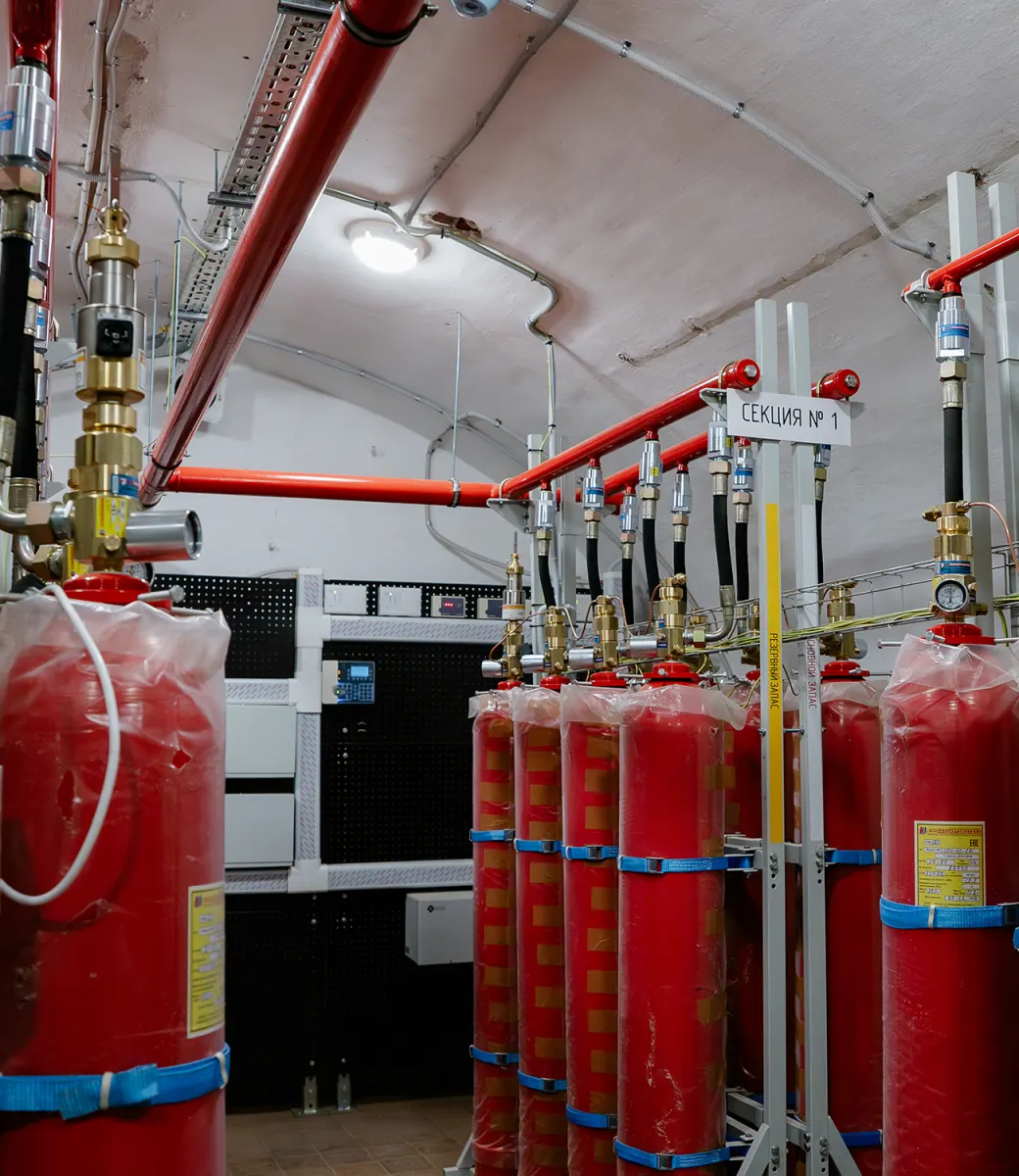

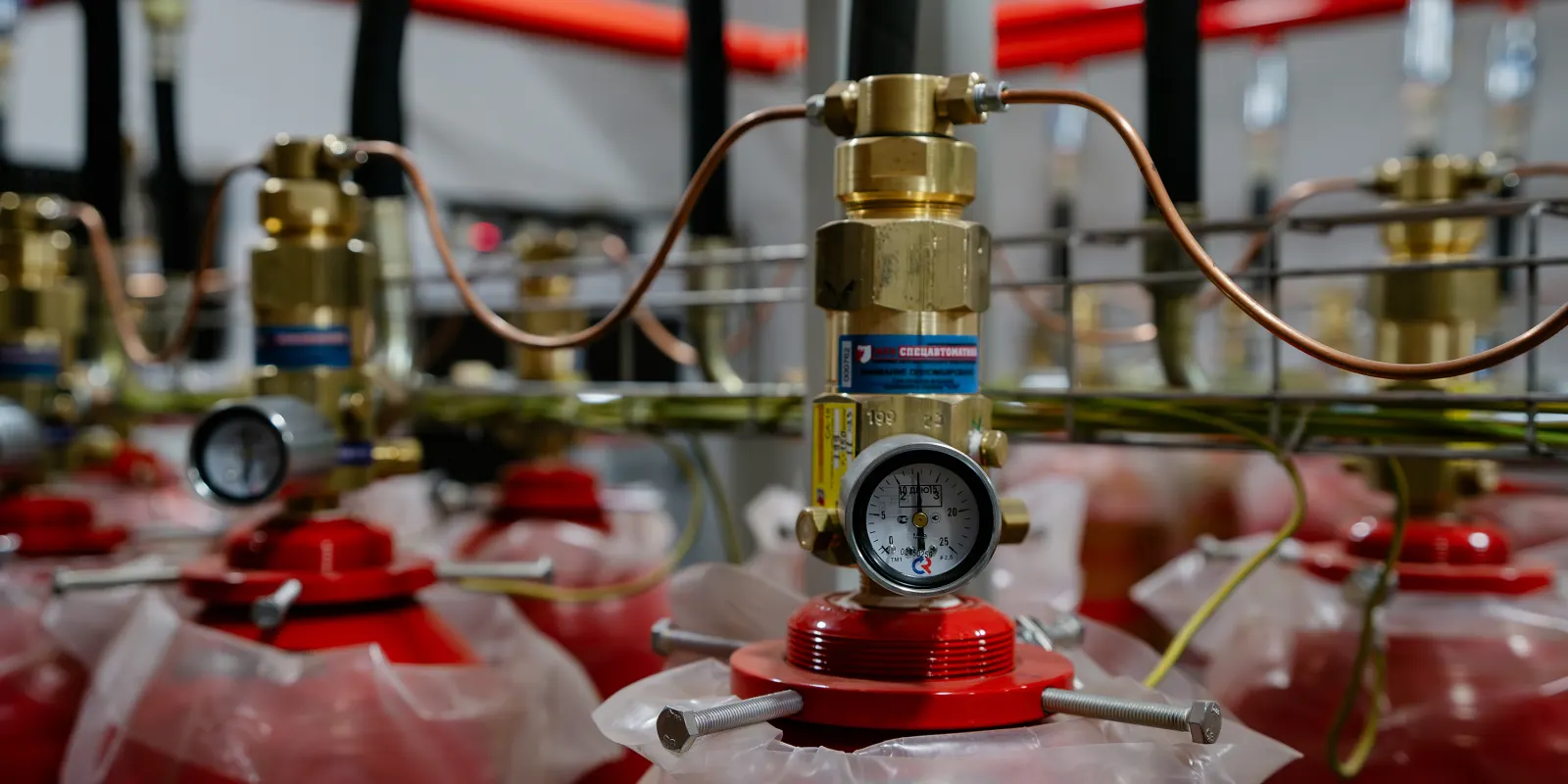

• Модули с газом — баллоны с запорно-пусковым устройством (ЗПУ); на крупных объектах — батареи модулей или изотермический резервуар.

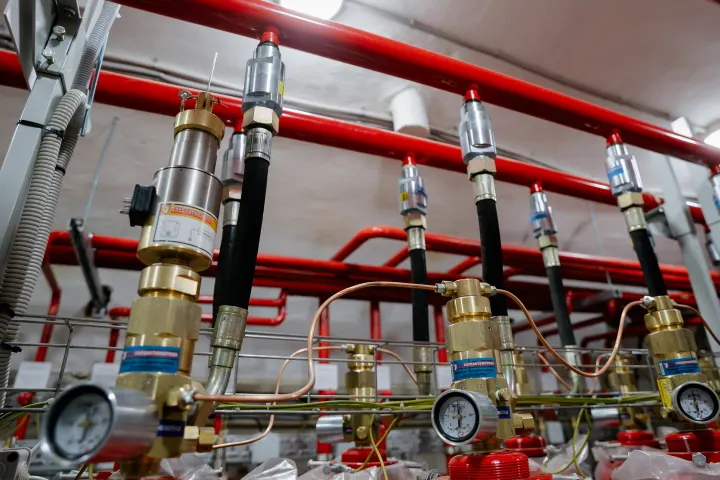

• Коллектор, распределительные устройства, трубопроводы и насадки доводят газ до каждого помещения направления.
• Табло и сирены: «Газ — уходи!», «Газ — не входить!», «Автоматика отключена» (СП 484, п. 7.6.5).
• Проем или клапан сброса давления (КСИД) защищает стены и потолок от избыточного давления при выпуске газа. Площадь проема рассчитывают, а не берут по аналогии; ее подбирает калькулятор КСИД.

Как срабатывает установка

Установка выпускает газ только после подтверждения пожара двумя извещателями и задержки на эвакуацию людей.

1. Срабатывает первый извещатель, затем второй в том же помещении — прибор формирует сигнал «Пожар». Ручной извещатель сам по себе пуск не запускает (СП 484, п. 7.1.15).
2. Включаются табло и сирены, начинается отсчет задержки — не менее 10 с от начала оповещения (СП 485, п. 9.7.1).
3. Отключаются вентиляция и кондиционирование, закрываются огнезадерживающие клапаны — иначе газ уйдет из помещения.
4. По окончании задержки открываются ЗПУ, газ идет по трубопроводам к насадкам.
5. Прибор получает подтверждение выпуска или сигнал «Неисправность».
6. После тушения газ и продукты горения удаляет система газоудаления.

Время выпуска 95 % расчетной массы ограничено пунктом 9.7.4 СП 485:

Для сжатых газов время можно увеличить до 120 с, если параметр негерметичности помещения не более 0,001 м⁻¹, а пожарная нагрузка относится к подклассу A1 (примечание к п. 9.7.4, изменение № 2). На CO₂ это послабление не распространяется.

Где применяют газовое пожаротушение

Газ выбирают там, где вода или порошок испортят то, что защищают: серверные, центры обработки данных, архивы, банковские хранилища, музеи, электрощитовые, блок-контейнеры и производственные помещения с дорогим оборудованием.

Газом тушат пожары классов A, B и E — твердые материалы, жидкости и оборудование под напряжением (СП 485, п. 9.1.1).

Где газом тушить нельзя

С 9 июля 2026 года газовое пожаротушение применяют только в помещениях без постоянного пребывания людей (СП 485, п. 5.11, изменение № 2). Не тушат газом и то, что продолжает гореть внутри без доступа воздуха:

• тлеющие, волокнистые и сыпучие материалы;
• порошки металлов и гидриды металлов;
• для CO₂ — помещения, из которых люди не успеют выйти до выпуска, и помещения, где может находиться более 50 человек (СП 485, п. 9.1.2);
• для инертных газов — помещения с низкой герметичностью и легкими ограждающими конструкциями.

Чем опасен газ для людей

Опасность зависит от вещества: CO₂ смертелен в огнетушащей концентрации, инертные газы опасны недостатком кислорода, у хладонов запас по безопасности разный.

• CO₂. При 7–10 % в воздухе человек теряет сознание за несколько минут, при 17–30 % — в пределах минуты (таблица агентства EPA). Поэтому в помещение с CO₂ не входят до проветривания.
• Хладоны и ФК-5-1-12. Нормативная концентрация Хладона 227 (7,2 %) и ФК-5-1-12 (5,4 %) ниже порога, при котором вредное действие не наблюдается (9,0 и 10,0 % соответственно). У Хладона 125 наоборот: нормативные 9,8 % выше этого порога (7,5 %).
• Инертные газы снижают кислород примерно до 12–14 %. По американскому стандарту NFPA 2001 при содержании кислорода около 12 % допустимо находиться не более 5 минут.

Задержка пуска и эвакуация обязательны для любого газа.

Требования к помещению

Газ тушит, только пока держится в помещении, поэтому установка работает лишь в достаточно герметичном объеме.

• Герметичность. Проемы, кабельные вводы и вентканалы закрывают. Для азота при пожаре класса A1 параметр негерметичности — не более 0,001 м⁻¹ (СП 485, п. 9.1.3).
• Сброс давления. Проем или КСИД рассчитывают под выбранный газ: сжатые газы дают больший рост давления, чем сжиженные.
• Газоудаление. После тушения нужен не менее чем четырехкратный воздухообмен с забором из нижней и верхней зон помещения (СП 7.13130, п. 7.13).
• Станция пожаротушения — высота не менее 2,5 м, температура от 5 до 35 °C (СП 485, п. 9.12.2).

Частые ошибки проектирования и эксплуатации

Большинство отказов закладываются в проекте и при обслуживании, а не в оборудовании.

1. Объем посчитан без фальшпола и фальшпотолка — массы газа не хватает.
2. Коэффициент безопасности применен дважды — масса и стоимость растут почти на четверть.
3. Расчет сделан под одно оборудование, а в спецификации другое.
4. Проем сброса давления назначен «по аналогии», без расчета.
5. Задержка взята по нижней границе без расчета времени эвакуации.
6. Газоудаление без решеток в верхней зоне или с забором только снизу.
7. Заклинен датчик двери, установка оставлена в ручном режиме — автоматический пуск не произойдет.
8. Цепь пуска без контроля: отключенный модуль прибор не видит.

Обслуживание и срок службы

Регламентный контроль установки проводят раз в месяц, проверку работоспособности — не реже раза в полгода, проверку приборов и помещения — раз в год, техническое освидетельствование — не реже раза в 5 лет. Модули проходят переосвидетельствование в сроки, назначенные изготовителем. Срок службы модуля, вещества и установки — не менее 10 лет.

FSE проектирует, монтирует и обслуживает установки газового пожаротушения, выполняет переосвидетельствование и перезарядку модулей. Примеры объектов — в разделе кейсы.

Нормативные документы

• СП 485.1311500.2020 — проектирование установок пожаротушения; изменение № 1 с 01.01.2026, изменение № 2 с 09.07.2026.
• СП 484.1311500.2020 — пожарная сигнализация и алгоритмы управления пуском; изменение № 1 с 01.09.2025.
• СП 7.13130.2013 — вентиляция и газоудаление после тушения.
• ГОСТ Р 50969-96 — общие технические требования и методы испытаний установок газового пожаротушения.
• ГОСТ Р 53280.3 — газовые огнетушащие вещества, методы испытаний.

Тексты документов — в разделе нормативные документы.
